Accueil
CJ BARNES recherche des solutions de traitement ou de conditionnement d’eau pour les différents types d’utilisation ou d’installations industrielles.
Nous apportons nos conseils en conditionnement et en traitement d’eaux industrielles, effectuons des études sur site afin de trouver des solutions techniquement efficaces et financièrement optimales.

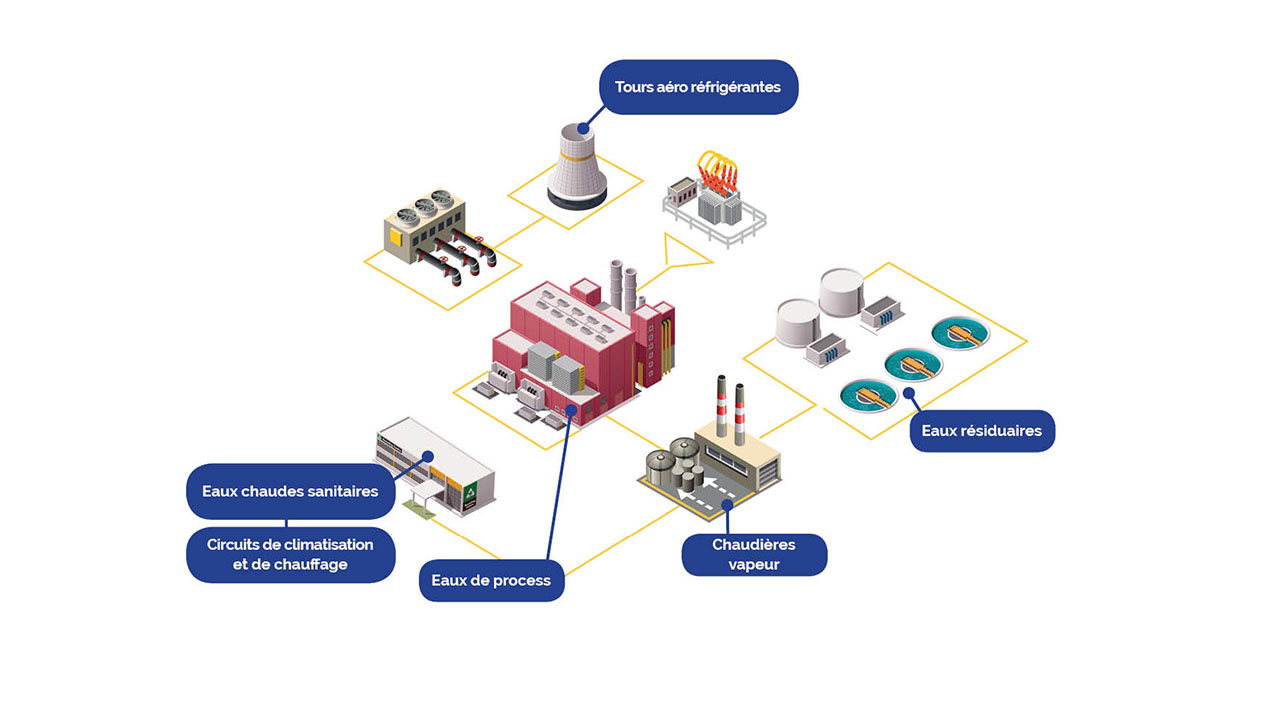

- usines automobiles et sous traitants
- industries alimentaires
- industries chimiques
- station de rejet d'effluent
Chaudière production de vapeur
)
La production da vapeur est un élément indispensable dans bien des procédés et le traitement de l’eau de la chaudière est crucial. aussi est il impératif que la chaudière conserve ses qualités.
- Echange continue de chaleur
- Protection contre la corrosion
- Qualité de la vapeur produite
Afin de répondre à ces différents critères, il existe différent traitements:
- Adoucissement, décarbonatation, déminéralisation, osmose de l’eau d’alimentation.
- Dispersion des sels.
- Anti primant.
- Réduction de l’oxygène dissous.
- Neutralisation de l’acide carbonique dans les lignes de condensats.
CJ BARNES peut formuler un ou plusieurs produits spécialement adapté à votre chaudière.
VALEURS A MAINTENIR DANS L'EAU DES CHAUDIèRES DE PRODUCTION DE VAPEUR
CHAUDIèRES à TUBES DE FUMéE jusqu'à 25 bars alimentées en eau adoucie
| Pression de service | < 10 bars | 10 à 15 bars | 15 à 25 bars |
| Eau d'alimentation (eau d'appoint traité + retours condensats) pH |
> 8,4 | > 8,4 | > 8,4 |
| TH en °F | < 0.5 | < 0.5 | < 0.2 |
| O2 | Elimination physique de l'oxygène dissous par dégazage thermique et/ou utilisation de réactifs réducteurs | ||
| Eau de chaudière TaC en °F Ta en °F |
< 120 Ta ≈ 0,7 TaC |
< 100 Ta ≈ 0,7 TaC |
< 80 Ta ≈ 0,7 TaC |
| SiO2 en mg/l Rapport SiO2 /TaC |
< 200 < 2.5 |
< 200 < 2.5 |
< 160 < 2 |
| Salinité totale en mg/l Cl¯ en mg/l |
< 5000 < 1000 |
< 4000 < 800 |
< 3000 < 600 |
| Phosphates en P2 O5 mg/l | 30 à 100 | 25 à 80 | 20 à 60 |
| Sulfite en SO3 mg/l | 20 à 100 | 20 à 80 | 20 à 60 |
| pH | 10,5 à 12 | 10,5 à 12 | 10,5 à 12 |
CHAUDIèRES à TUBES D' EAU Jusqu'à 45 bars alimentées en eau adoucie ou décarbonatée adoucie
| Pression de service | < 15 bars | 15 à 25 bars | 25 à 35 bars | 35 à 45 bars |
| Eau d'alimentation (eau d'appoint traité + retours condensats) pH |
> 8,4 | > 8,4 | > 8,4 | > 8,4 |
| TH en °F | < 0.5 | < 0.2 | < 0.2 | < 0.1 |
| O2 | Elimination physique de l'oxygène dissous par dégazage thermique et/ou utilisation de réactifs réducteurs ou inhibiteurs de corrosion | Elimination physique de l'oxygène dissous par dégazage thermique et utilisation de réactifs réducteurs ou inhibiteurs de corrosion | ||
| Matières huileuses | absence |
|||
| Eau de chaudière TaC en °F Ta en °F |
< 100 Ta ≈ 0,7 TaC |
< 80 Ta ≈ 0,7 TaC |
< 60 Ta ≈ 0,7 TaC |
< 40 Ta ≈ 0,7 TaC |
| SiO2 en mg/l Rapport SiO2 /TaC |
< 200 < 2.5 |
< 150 < 2 |
< 90 < 1.5 |
< 40 < 1 |
| Salinité totale en mg/l Cl¯ en mg/l |
<4000 < 800 |
<3000 < 600 |
<2000 < 400 |
<1500 < 300 |
| Phosphates en P2 O5 mg/l | 25 à 80 | 20 à 60 | 20 à 60 | 20 à 60 |
| pH | 10,5 à 12 | 10,5 à 12 | 10,5 à 12 | 10,5 à 12 |
CHAUDIèRES à TUBES D' EAU Jusqu'à 100 bars alimentées en eau déminéralisée
| Pression de service | 40 à 60 bars | 60 à 75 bars | 75 à 100 bars |
| Eau d'alimentation (eau d'appoint traité + retours condensats) pH |
> 8,4 | > 8,4 | > 8,4 |
| TH (°F) | < 0.05 | < 0.05 | < 0.05 |
| O2 | Elimination physique de l'oxygène dissous par dégazage thermique efficace (02 < 0,02 mg/L) et utilisation de réactifs réducteurs ou inhibiteurs de corrosion | ||
| Matières huileuses | < 0,05 mg | ||
| Fer total en mg/l | < 0.05 | < 0.05 | < 0.03 |
| Cuivre total en mg/l | < 0.03 | < 0.03 | < 0.01 |
| Eau de chaudière TaC (°F) |
≤ 15 | ≤ 10 | ≤ 5 |
| Ta | Ta ≥0,5 TaC impératif | ||
| SiO2 en mg/l Rapport SiO2 /TaC |
≤ 15 < 1 |
≤ 10 < 1 |
≤ 5 < 1 |
| NaOH libre en mg/l | < 20 | < 10 | < 5 |
| pH | 10 à 11 | 10 à 11 | 9.5 à 10.5 |
| Salinité totale en mg/l | < 500 | < 300 | < 100 |
| Phosphates en P2 O5 mg/l | 10 à 50 | 10 à 35 | 5 à 15 |
Tour aeroréfrigérante
)
Tout comme pour les chaudières les tours aéroréfrigérantes (TaR) sont indispensables pour le fonctionnement de nombre d’usines. Un dysfonctionnement de celles-ci peut provoquer une perte de rendement voire un arrêt complet de la production. aussi est il indispensable de traiter les TaR dans cette optique.
Pour répondre aux différentes préconisations et obligations mises en place par le ministère de la santé, de l’industrie et de l’environnement, CJ BARNES effectue des désinfections de tours de refroidissement (mise en place d’un bio-dispersant, nettoyage mécanique-chimique, vérification des différents organes de la tour, inspection de bactériole).
Pas d’entartrage.
Pas de corrosion.
Pas de bouchage.
Pas de légionelle.
La consommation d’eau la mieux contrôlée et maitrisée possible.
Une étude des installations est nécessaire afin de préconiser un traitement adapté en fonction de l’analyse de l’eau d'appoint et des contraintes de production.
Grâce à une juste optimisation de la qualité de l’eau d’appoint, des réglages des purges de déconcentration et des choix de produits, la durée de vie de la tour est préservée et les consommations d'eau limitées.
Nos produits préviennent de la corrosion, du tartre et des bactéries.
CJ BARNES mène la lutte contre la Legionella pneumophila.
)
)
Désinfection
)
Pour répondre aux différentes préconisations et obligations mise en place par le ministère de la santé, de l’industrie et de l’environnement, CJ BARNES effectue des désinfections de tours de refroidissement (mise en place d’un bio-dispersant, nettoyage mécanique-chimique, vérification des différents organes de la tour, inspection de bactéricide).
CJ BARNES effectue également des désinfections de réseau d’eau chaude sanitaire.
)
)
Interventions chocs
Un certain nombre de travaux sont programmés par les industriels et planifiés longtemps à l’avance.
Par contre, malgré les traitements et la surveillance des installations, il arrive qu’un échangeur de température soit entartré, un réseau oxydé, une tour polluée par des légionelles, un matériel tombe en panne.
CJ BARNES a la souplesse, les compétences et le matériel pour intervenir très rapidement sur vos installations avec pour but de limiter le temps d’arrêt de production.
Disconnecteurs
Organe de SECURITE imposé par le Règlement Sanitaire Départemental type (article 16.3) Code de la Santé Publique articles R1321-54 et R1321-59 norme NF P 43010 : « Disconnecteurs à zone de pression réduite contrôlable »
Toute personne propriétaire d’une installation raccordée au réseau d’eau potable, doit protéger ce dernier à hauteur des risques qu’il lui fait courir.
En cas de pollution du réseau d’eau potable, le premier responsable est le propriétaire de l’installation. S’il n’y a pas de protection, ou si le disconnecteur n’a pas été contrôlé dans les 12 derniers mois, l’assurance peut ne pas couvrir les frais. De plus, la responsabilité civile aussi bien que pénale du propriétaire de l’installation peut être recherchée.
CJ Barnes fera votre contrôle annuel et obligatoire comme l’exige le règlement ainsi que la maintenance et les réparations éventuelles.
Visite de contrôle d’un appareil
| Montant HT | ||
| ½ | 15/21 | 104.00 € |
| ¾ | 20/27 | 104.00 € |
| 1" | 26/34 | 132.00 € |
| 1" ¼ | 33/42 | 132.00 € |
| 1" ½ | 40/49 | 158.50 € |
| 2" | 50/60 | 158.50 € |
| 2" ½; | 65 | 199.50 € |
| 3" | 80 | 232.50 € |
| 4" | 100 | 273.50 € |
| 6" | 150 | 324.00 € |
| 8" | 200 | 357.00 € |
| 10" | 250 | 436.00 € |
Ces prix correspondent à des visites en heures et jours ouvrables. Pour des interventions en dehors de ces périodes, nous consulter.
Visite de contrôle par un technicien spécialement qualifié et formé tous les 3 ans. Il est équipé d’une mallette de contrôle conforme aux normes en vigueur et contrôlée tous les 2 ans. Cette visite donne lieu à l’édition d’une fiche réglementaire et officielle de compte rendu de visite.
Déplacements
- 1.00 € HT /km avec un minimum de 50,00 € HT - Déplacement dans tout le Nord-Est de la France : 80.00 € HT
Remises
Pour plusieurs appareils sur un ou plusieurs sites : nous consulter.
Produits
CJ BARNES dispose d’une gamme de produits adaptée à vos besoins. En cas de nécessité, une formulation spéciale peut être élaborée pour une application particulière.
Conditionnement des chaudières à vapeur :
- Sans amine volatile:
- Produit complet pour les chaudières alimentées en eau d'alcalinité moyenne
- Produit complet pour les chaudières alimentées en eau à faible TaC (titre alcalimétrique complet)
- Produit complet pour les chaudières alimentées en eau à fort TaC
- avec amine volatile (protection des lignes de condensats) :
- Produit complet pour les chaudières alimentées en eau d'alcalinité moyenne à forte
- Produit complet pour les chaudières alimentées en eau à faible TaC
Conditionnement des circuits semi-ouverts :
- Produit anti-tartre
- Produit anti-corrosion
- Biocide de synthèse
- Biocide halogène oxydant
- Dispersant
Produits curatifs:
- Détartrant
- Désoxydant
- Désembouant
- Antimousse
Conditionnement des circuits E.C.S (eau chaude sanitaire) :
- Bactéricide contre la légionelle
- Filmogène de protection
Produits pour les piscines:
- Réducteur de pH
- Bactéricide
- Produits nettoyant
Services

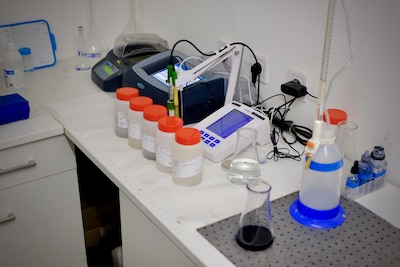

Pour éviter tout écart de résultats, CJ BARNES effectue des analyses physico-chimique sur différents paramètres:- pH (potentiel hydrogène)
- TH (titre hydrométrique, grandeur utilisée pour mesurer le taux en calciums et magnésiums, exprimée en degré français)
- Ta (titre alcalimétrique, grandeur utilisée pour mesurer le taux en bicarbonates, carbonates, bases fortes présentes dans l’eau, exprimée en degré français)
- TaC (titre alcalimétrique complet, grandeur utilisée pour mesurer le taux d’hydroxydes, de carbonates et de bicarbonates d’une eau, exprimée en degré français)
- conductivité ( exprimé en μS/cm)
- chlorure ( concentration exprimée en mg/L)
- métaux (détermination des concentrations par spectophotomètrie)
CJ BARNES effectue également la maintenance sur différentes installations telles que les osmoseurs, adoucisseurs, filtres à barreau aimanté, pompes etc.
)
Maintenance et entretien
De manière a optimiser les consommations d’eau ou de produits chimiques, un pré traitement de l’eau doit être envisagé.
Filtration
Pose d’un filtre pour retenir les matières en suspension ou de charbon actif pour dé-chlorer l’eau.
Adoucissement
Pose d’un adoucisseur simplex ou duplex pour retenir le calcium et le magnésium.
Decarbonatation
L’alimentation des chaudières à vapeur peut être décarbonatée (abaissement du tac)pour améliorer le rapport de concentration tout en diminuant la formation d’acide carbonique dans les condensats.
Demineralisation
Elimination de la salinité sur résine échangeuse d’ions.
Osmose inverse
Elimination de la salinité par passage à travers des membranes.
NOUS SOMMES A MEME DE DIMENSIONNER, MONTER, REPARER CES MATERIELS.
Photos
Quelques photos illustrant les différents services possible.

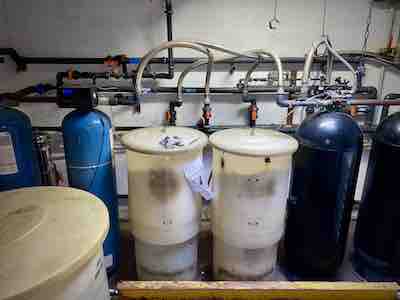

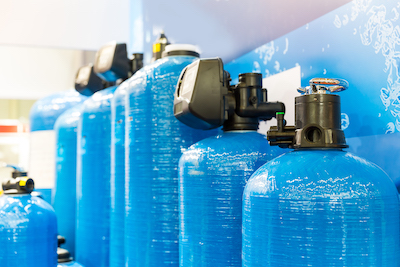

) Adoucisseur |
) Brominateur |
) Chaîne de deminéralisation |
Chaudière |
| Désinfection d'une tour aeroréfrigérante sur nacelle |
) Devesiculeur |

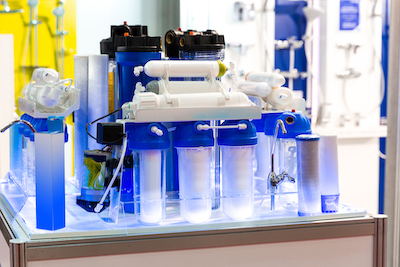

) Osmoseur |
) Station d'épuration |
| Tour aeroréfrigérante |
autre tour aeroréfrigérante |
